用Mdlvis建立魔獸地圖模型全教程

第 3 頁 建立骨骼并綁定骨骼




建立骨骼并綁定骨骼

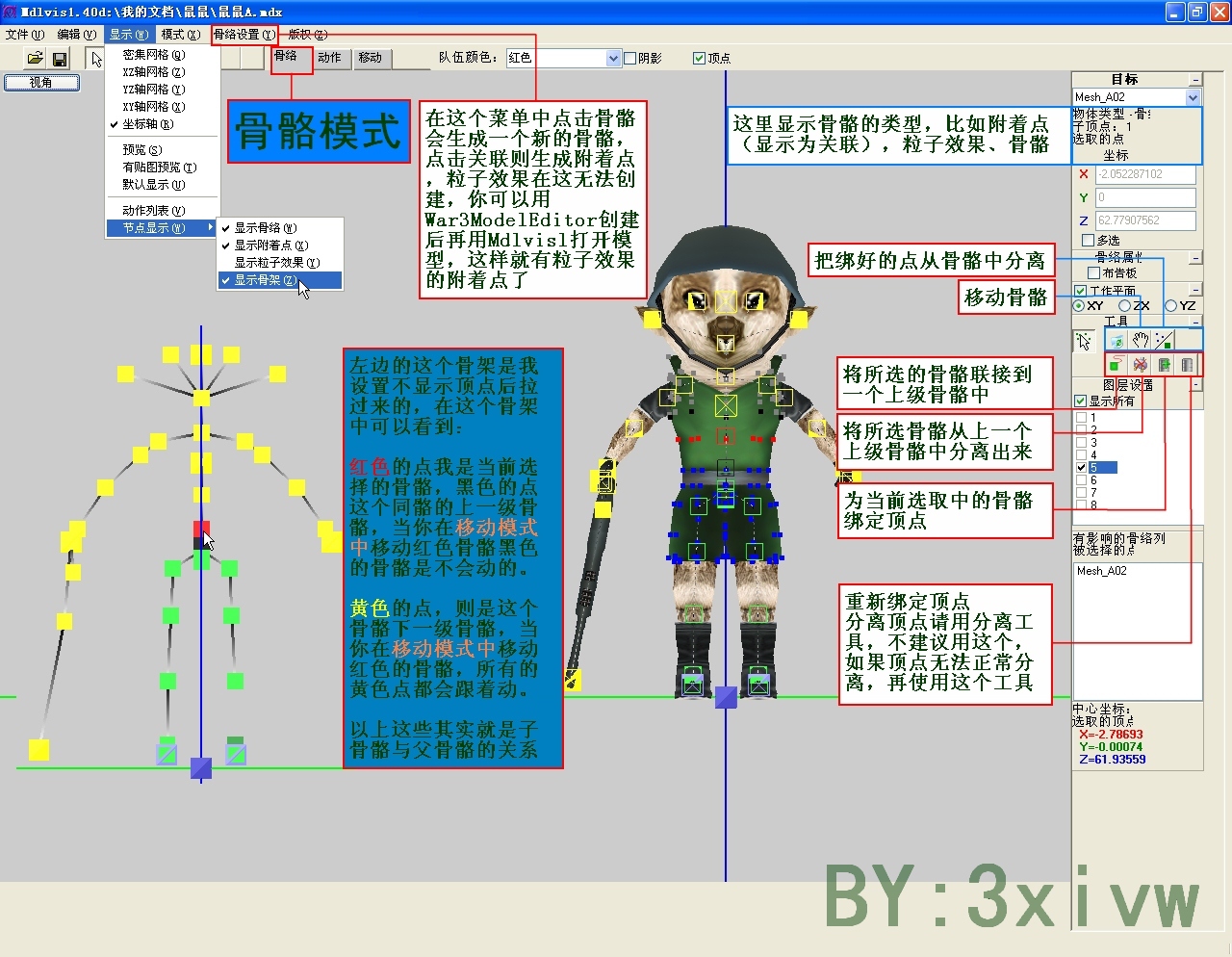

以下的圖是Mdlvis按下F3（即選擇動作模式時）的時候看到的操作界面，下面這張圖是在動作模式中選擇骨骼菜單時看到的操作界面：

圖中左邊的的骨架是我從另一張截圖中調過來，在這個截圖中，我們可以僅僅看看一個骨架，這個骨架就是右邊小老鼠的骨架。所以，所謂的建立骨骼，就要要給做好的模型建立一個骨架，通過每個骨骼關節的移動來給模型做動作。

Mdlvis只能給模型創建新的骨骼和附著點，不能創建粒子效果的附著點，如果要創建粒子效果的附著點，可以在War3ModelEditor（即WME）中創建，保存模型，再用Mdlvis打開，這時你就可以看到骨骼中多了一個名為UNNAMED的骨骼，這個就是在War3ModelEditor創建的粒子效果附著點。
在Mdlvisl中：


骨骼：骨骼的形狀為正四邊形，作用是用來綁定模型的頂點。


附著點：附著點的形狀為三角形，這個就不用我說，值得說明一下的是附著點在Mdlvis的名稱為“關聯”。


粒子效果：粒子效果為三角形并且中間會一條橫線，粒子效果在Mdlvis中不可旋轉，不可以縮放，它是方向固定的，只能移動位置。（感謝13樓zhaoyang的補充說明，這一點，我并沒有用記事本做，倒是不知道 ）

子骨骼和父骨骼：骨骼就像鐵鏈，通過相互聯接才能組成完整的鏈條，也就是模型的骨架。把骨骼B聯接到骨骼A，那么，A就是B的上一級骨骼，即父骨骼，B則為子骨骼，識別一個骨骼是哪一個骨骼的下屬，最簡單的方法就是選擇這個骨骼，選擇之后這個骨骼顯示為紅色，這時，如果這個骨骼有父骨骼的話，就會出現一個黑色的點，這個黑的點就該骨骼的父骨骼；同樣，如果這個骨骼有子骨骼，那么，黃色的點就是這個骨骼的下一級骨骼，即子骨骼。

子父骨骼之間的關系：在動作模式———移動菜單中（這個創建動作的菜單），移動父骨骼子骨骼會跟著移動，而移動子骨骼，則不會對父骨骼有任何影響。

制作骨架：
選擇一個點，然后點擊“附著物開始”


按鈕，為這個骨骼選擇一個父骨骼，然后聯接到該骨骼上的時候再點一下，“附著物開始”按蔚就變?yōu)椤案街�物結束”


，這個時候，點一下這個按鈕，骨骼就相互聯接上了。如果你選擇“顯示骨架”，那么聯接后的樣子是：父骨骼處的線條顏色是黑色，越往子骨骼方向顏色越淡。

綁定骨骼：選擇一個骨骼，然后選擇一些頂點，“綁定頂點到骨骼”


的圖標就會變亮，這個時候就可以把這些頂點綁到骨骼上去了。
同樣，選擇一個骨骼，如果這個骨骼已經綁定有頂點的話，如果你對綁定的點不滿意，可按這個“從骨骼中分離”


按鈕，這樣就可以把綁好的頂點從骨骼中分離出來了。

創建骨架：需要什么樣子的骨架，要根據不同模型的樣子來制定，骨骼的命名也是有一定的規定的，比如：Bone_Root一般為總骨骼，也就是所有骨骼的支點，這個骨骼不需要綁任何頂點到上面。Bone_Hand_L（左手）、Bone_Head（頭部）等這些骨骼的命名則各個模型相比也會各有不同，倒是沒有什么嚴格的要求。當然，名字也可以是別的，只要不是中文就行了。粒子效果與此相同。
附著點的話，名字就一定要正確了，要不然，游戲中就不能給單位添加的效果了，這一點，可以參考其他教程中的正確骨骼名或從WAR3的模型采集信息。

PS：如果是你自己創建的模型，你覺得頂點太多不好綁骨骼的話，可以在頂點模式中預先把需要分開綁的地方拉開一些距離，綁好骨骼之后再調整到滿意的位置，然后再重新調整骨骼，這樣會方便很多。而如果你要綁骨骼的地方是不同的圖層，那就更好辦了，選擇當前要綁的圖層，然后把圖層中“顯示所有”的那個勾去掉，僅顯示當前圖層就行了。
