本例為AutoCAD三維建模系列教程，在本CAD三維建模教程中我們將學習在實體的面上作圓并拉升，旋轉建實體的運用，二維命令“復制”、“鏡像”的運用，希望能給對AutoCAD三維制作感興趣的朋友帶來幫助~~

【AutoCAD三維建模 09】—面上作圓、旋轉建實體、鏡像

本題主要是介紹：
1、在實體的面上作圓并拉升。
2、旋轉建實體的運用。
3、二維命令“復制”、“鏡像”的運用。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

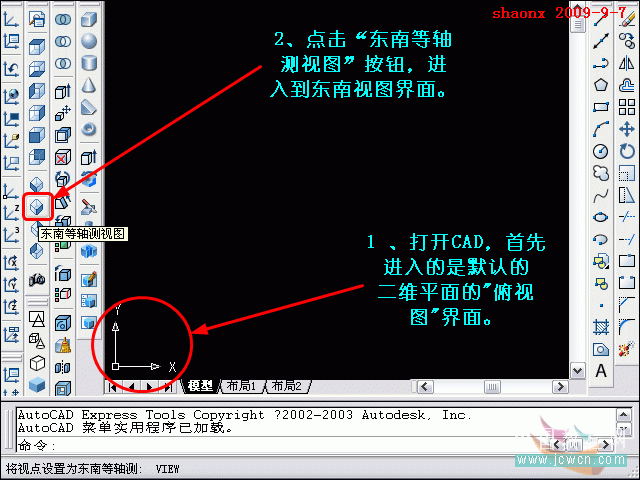

1、打開CAD，點擊“東南等軸測視圖”按鈕，進入到東南視圖界面。

2、在東南視圖的界面里，點擊“長方體”命令，指定長方體的角點，并輸入“L”，畫長方體。

3、接著，輸入“長寬高”的尺寸，前面的教程已講過，“ 長寬高”對應UCS的坐標為XYZ。

4、長方體畫好后，輸入消隱命令：“hide”，快捷命令為“hi”。這個命令以后經常要用的，大家一定要熟記。

5、點擊“面UCS”按鈕，啟動“面UCS”命令后，點擊長方體上一個面，UCS坐標就移動倒這個面上，而且這個面，成為XY平面。操作正確后，回車確認。

6、用直線命令，畫一輔助線段，此線段在平面的中間，方向垂直。如下圖。

7、選擇“圓”命令，以輔助線段的中點為圓心，在這個平面上畫一R3.5的圓，如下圖。

8、在長方體的一個面上畫好圓后，用拉伸命令，對這個圓進行拉伸，拉伸的高度為1，傾斜度為0。
拉伸完成后，點擊“世界UCS”按鈕，退出對長方體一個面的UCS控制。

9、用“多段線”命令，畫一封閉的多段線，尺寸見題目“前視圖”的中間一頭大一頭小的圓柱的一半剖切尺寸，或見下圖中的輸入尺寸。

10、尺寸輸入完成后，最后輸入“C”，所畫的多段線就成了一個“封閉的多段線”。
“封閉的多段線”可以直接拉伸成實體，或旋轉建模成實體，可以省去再做成面域這一步。

11、用“旋轉建模”命令，將剛畫的封閉的多段線，旋轉成一頭大一頭小的圓柱實體。依照的旋轉軸見下圖。

12、用“移動”命令，移動這個圓柱實體，移動基點是圓柱實體小頭的圓心，移動到長方體面上圓的圓心處。
注意，由于圓柱實體的長度已經扣除了長方體面上圓的高度“1”，因此，移動到長方體這里時，面上圓會顯示2個圓心，我們選擇靠外面的1個即可。

13、點擊“主視圖”按鈕，將界面轉到主視圖界面，用“復制”命令，將長方體向右復制移動41，注：41=33+8（見題目尺寸圖）。

14、再用“鏡像”命令，將左邊的圓柱、面上圓實體，長方體，都鏡像倒右邊，鏡像的中位線是是剛復制移動的長方體的中心垂直線，見下圖。

15、下圖即為完成鏡像操作的圖形。

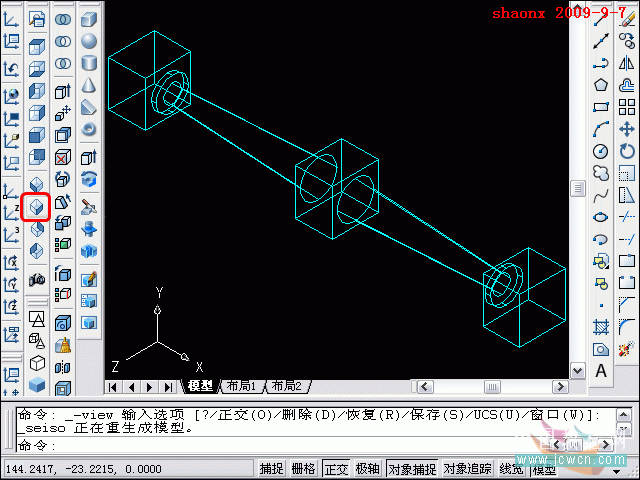

16、點擊“東南等軸測視圖”按鈕，轉回到三維界面。下圖是完成的三維界面里的線框圖。

17、最后，著色看看三維實體圖。
