3ds MAX基礎教程：碗和杯子的建模過程

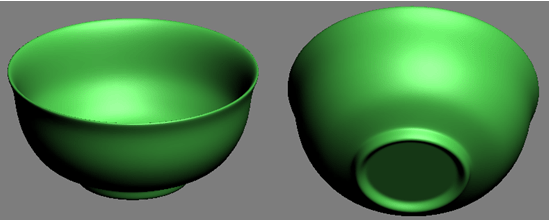

一、 碗的建模。模型的結果如圖WB—1所示：

圖WB—1

1. 創建圓柱，并調節參數，轉換到多邊形，最終的結果圖WB—2所示：

圖WB—2

2.使用Inset（插入）插入一個面，再次執行Extrude（拉伸），為了光滑的結果再次插入一系列的面，用來制作碗底。制作的過程，如圖WB—3所示：

圖WB—3

3.按住Alt鍵加鼠標中鍵，將模型轉到上部，用來制作碗的上部分。其制作流程如圖WB—4所示：

圖WB—4

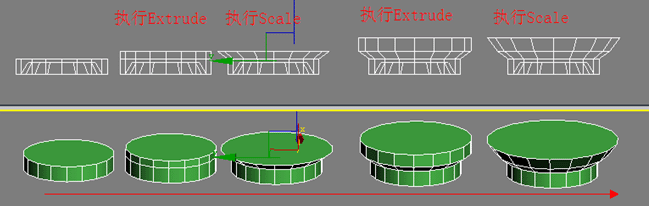

4.     接上面的制作，繼續其流程，其制作流程如圖WB—5所示：在制作作的過程中，一邊使用拉伸，一邊將拉伸出來的面進行Scale，以使其實現碗的造型。

圖WB—5

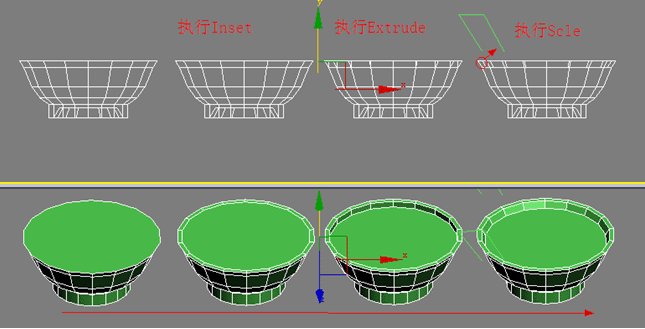

5.接上面的制作，繼續其流程，其制作流程如圖WB—6所示：請注意觀察，在執行Scale時，要讓碗內部的線要與外部的線平行。這樣做，可以使最后的結果，能保持內外一致的厚度。

圖WB—6

6. 接上面的制作，繼續其流程，其制作流程如圖WB—7所示:

圖WB—7

7. 接上面的制作，繼續其流程，其制作流程及結果。如圖WB—8所示:

圖WB—8

8.     可以通過碗的制作，來完成很多類似的造形。如下圖WB—9所示對象的制作：其中耳碗的制作流程圖，我將其表達在WB—10中。

圖WB—9

圖WB—10

9.     各位看官，可以把以上的制作對象通過自已的想象制作出來。其實這也是一個檢驗自已思考方式的一種方法。在下面的制作中，我們將制作一些帶有手柄的杯子。

二、     茶杯的建模。模型的結果如圖WB—11所示。通過結果我們分析這樣的茶杯只不過是直筒杯上加了一個手柄而已。

圖WB—11

1.從創建圓柱到生成直筒杯的制作過程，如圖WB—12所示:

圖WB—12

2.將直筒杯的口部往下移動，為以后進行杯柄的制作打下良好基礎。其制作流程如圖WB—13所示:

圖WB—13

3.      選擇要用來擠壓出手柄的兩個面，然后執行擠壓，使其產生一定的距離，其距離的遠近則是跟據制作模型的最終需要，退出“次對象”，最后執行旋轉，使剛產生的面平行于Top視圖的X軸，這樣做的目的方便下面的手柄面的旋轉始終保持在XYZ這樣的軸上。其制作流程如圖WB—14所示:

圖WB—14

4.在Left視圖上進行操作，首先選兩排點，執行移動，使兩個拉伸出來的面出原來的面比較起來有一定的傾斜，再次選擇其是一個面，重復執行擠壓面和旋轉面，使最終的結果有一定的弧度，以更接近茶杯手柄的造形要求。其制作的流程圖，如圖WB—15所示:

圖WB—15

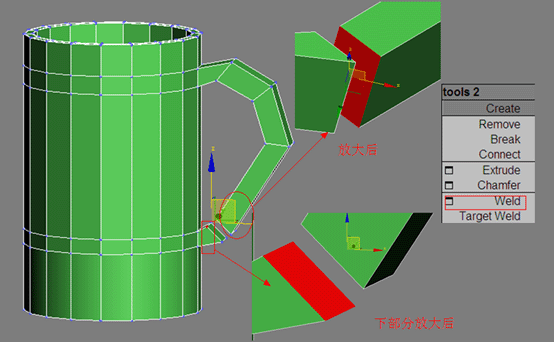

5.     繼續執行右擊中的Extrude，通過旋轉調節，使上半部分拉伸出來的手柄，最終能對接到下半部分的手柄面上，最終通過執行右擊中的Weld（焊接），把上下兩部分的面焊接在一起，最終的結果與流程圖如圖WB—16所示:

圖WB—16

6.焊接的操作需要條件，首先看圖WB—17，手柄在焊接時，首先出有面阻隔的情況，如果不進行這些面的刪除，則執行焊接命令后是沒有意義的。

因?yàn)檫@時候點的焊接是無法將存在的兩個面直接焊接進手柄中的，這時候，我們可以將兩個同時選中，按鍵盤上的Delete鍵，把兩個面同時刪除除，選后選擇對應的點一一進行焊接，其焊接流程圖，如圖WB—18所示:

圖WB—17

圖WB—18

7.通過這個杯子模型的制作，我們嘗試制作以下的模型。如圖WB—19所示:

圖WB—19

8.討論：我們?cè)谶@一章學會了通過直筒杯到碗的制作變形，然后又學會了制作直筒杯的手柄，那么我們是不是可以通過兩者的結合制作圖WB—19所體現的一系列的直筒茶杯的變形結果。這一點希望諸位初學者去思考，以后的教程中，我們還會涉及這樣一系的對象的制作。
